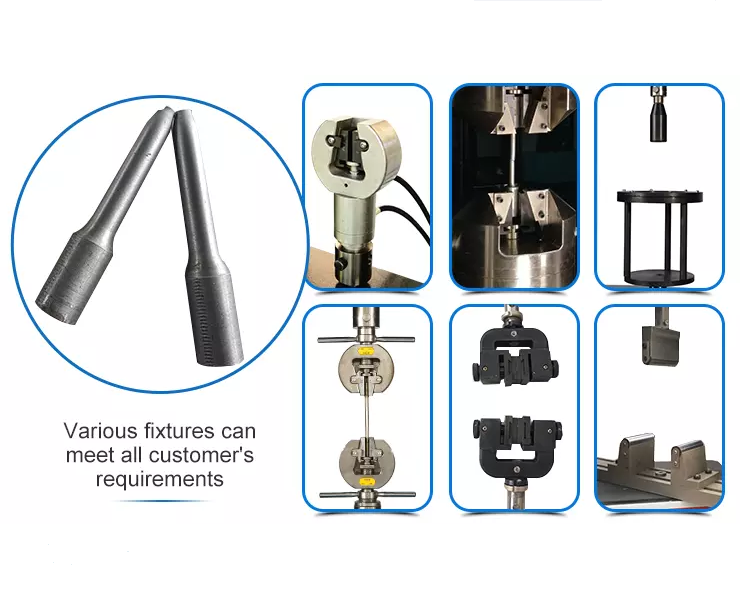

試驗機夾具是產品質量檢測過程中用來固定檢測對象，使之占有正確的位置，以接受檢測的裝置。是電子萬能試驗機中不可以缺少的一個零件。
試驗機夾具的分類
夾具根據試驗方法不同大致可分為：拉伸類夾具，壓縮類夾具，彎曲類夾具，剝離類夾具，剪切類夾具，拉剪類夾具，頂破、刺破類夾具等。
夾具按結構劃分可分為：旋轉式夾具，楔形類夾具，對夾類夾具，纏繞類夾具，偏心類夾，杠桿類夾具，臺肩類夾具，螺栓類夾具，90°、180°剝離類夾具等。
夾具按用途劃分：土工布拉伸夾具，線繩拉伸夾具，線絲拉伸夾具，編織袋拉伸夾具，線材拉伸夾具，橡膠片拉伸夾具，鋼絞線拉伸、扭轉夾具，彈簧拉伸夾具，人造板拉伸、壓縮、彎曲夾具，保溫材料拉伸夾具，管材拉伸、壓縮夾具等。
試驗機夾具的選擇
1、根據主機較大試驗力選擇主要夾具。
2、夾具所能承受的較大力必須大于等于主機的較大試驗力。
3、根據非標配置、或擴展配置選一些次要夾具。（例如：擴展配置傳感器為 10kN，所選次要夾具所能承受的較大試驗力也要為 10kN。）
4、根據客戶試樣選夾具。（例如：客戶提供試樣的形狀，較大試驗力等。）
5、建議客戶用什么樣的夾具。（例如：直徑小于 1mm 的繩類試樣，包括鋼絲、鐵絲、細線等。
6、試樣采用纏繞式夾持方法時，試樣延伸率誤差大；
7、確保夾具的選擇是針對自己行業需要而設計鑄造
試驗機夾具質量好壞的判斷
對拉力試驗機夾具質量的好壞判定很難界定，由于夾具結構的特殊性,對一種夾具,有時我們很難確定它到底更適合那種試樣，通常從以下三點來判斷：
1、夾具是否使用方便、安全。
2、夾持是否可靠，不能有打滑現象。
3、做試驗過程中，試樣斷點好。數據離散性小。(即試樣不斷鉗口、鉗口內、平行段或標距外)
而有幾種類型的材料，有與本身的特性及適用的環境特殊，目前為止，解決的辦法并不多。
1、鋼絲、鋼絞線由于試樣硬度高，內部結構相對松散，在拉伸試驗過程中受力不均勻，夾持試樣的鉗口易磨損等原因，夾具一直未得到好的解決。過去是夾鋁箔來做，一次試驗就耗費四片鋁箔，浪費太大。現在采用了噴涂金剛砂的拉力試驗機夾具，打滑問題解決了，但斷口位置始終未能理想，10根試樣只能成功一半左右。
2、對于變形量大的材料由于變形過大，所以?shī)A持困難，夾具的設計也是一個難點。
3、對于需要在高溫環境下做的試驗，夾具的要求也很高，既要耐高溫，又要不變形，體積要小，所以一般的試驗機廠家來說，也是很難搞定的事情。
4、對于批量大，高頻率的試驗來說，國外普遍采用全自動夾持，對與國內試驗機廠家來說，還是個新的課題。
5、對與成品及半成品的檢測，需要的夾具則是五花八門，如何個性化滿足客戶要求，對所有拉力試驗機廠家來說，都是一個挑戰。
|
